02J915公共建筑衛生間圖集

02J915公共建筑衛生間圖集是一份建筑行業圖集，簡稱02j915圖集，適合工業與民用建筑設計參考，國標版圖集隨時可以查看，歡迎下載使用。

02J915公共建筑衛生間圖集介紹

本圖集適用于工業與民用建筑的衛生間及幼兒、老年人、殘疾人使用的衛生間，并適當兼顧部分較高標準建筑的需要。主要包括一般標準的（適當兼顧部分較高標準）浴室、廁所、盥洗室、賓館及學生公寓衛生間、蒸汽浴室、幼兒園衛生間、方便殘疾人、老年人及攜帶嬰兒者使用的無障礙衛生間的平、立、剖面圖及構造詳圖，以及給排水、供暖系統布置圖和電器安裝圖。本圖集供建筑工程設計人員、建設單位、施工、驗收單位及衛生間設備生產廠使用。

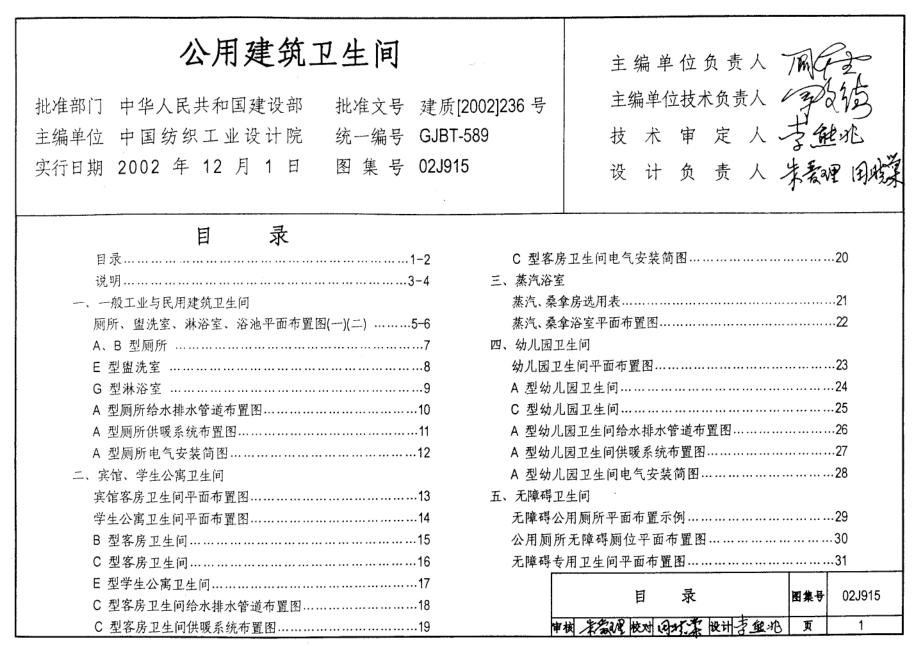

02J915圖集目錄

目錄1

說明3

一、一般工業與民用建筑衛生間

廁所、盥洗室、淋浴室、浴池平面布置圖(一)(二)5

A、B型廁所7

E型盥洗室8

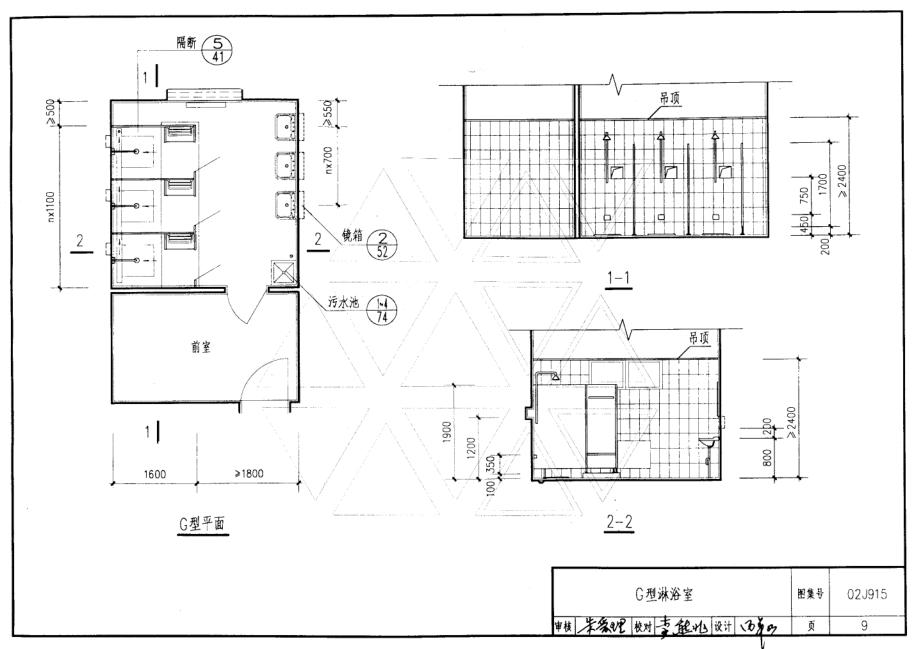

G型淋浴室9

A型廁所給水排水管道布置圖10

A型廁所供暖系統布置圖11

A型廁所電氣安裝簡圖12

二、賓館、學生公寓衛生間

賓館客房衛生間平面布置圖13

學生公寓衛生間平面布置圖14

B型客房衛生間15

C型客房衛生間16

E型學生公寓衛生間17

C型客房衛生間給水排水管道布置圖18

C型客房衛生間供暖系統布置圖19

C型客房衛生間電氣安裝簡圖20

三、蒸氣浴室

蒸汽、桑拿房選用表21

蒸汽、桑拿浴室平面布置圖22

四、幼兒園衛生間

幼兒園衛生間平面布置圖23

A型幼兒園衛生間24

C型幼兒園衛生間25

A型幼兒園衛生間給水排水管道布置圖26

A型幼兒園衛生間供暖系統布置圖27

A型幼兒園衛生間電氣安裝簡圖28

五、無障礙衛生間

無障礙公用廁所平面布置示例29

公用廁所無障礙廁位平面布置圖30

無障礙專用衛生間平面布置圖31

無障礙公用浴室平面布置示例及專用淋浴位詳圖32

公用廁所C2型無障礙廁位33

G型無障礙專用衛生間34

H型無障礙專用衛生間35

H型無障礙專用衛生間給水排水管道布置圖36

H型無障礙專用衛生間供暖系統布置圖37

H型無障礙專用衛生間電氣安裝簡圖38

六、詳圖

廁、浴隔板規格39

廁、浴隔斷類型(一)(二)40

水磨石隔板連接詳圖42

廁所水磨石隔板詳圖43

淋浴間水磨石隔板詳圖44

復合板及木質隔板詳圖45

塑料隔板詳圖(一)(二)46

化妝臺詳圖(一)(二)48

固定式梳妝鏡詳圖50

可調式梳妝鏡詳圖51

鏡箱詳圖(一)(二)52

燈箱詳圖(一)(二)54

浴巾架詳圖56

毛巾環、毛巾架詳圖57

浴簾桿、晾衣繩詳圖58

疏水板、防滑墊詳圖59

肥皂盒詳圖60

衛生紙盒詳圖61

掛衣鉤、淋浴噴頭架詳圖62

牙具架、煙缸架詳圖63

烘手器、紙巾盒、皂液盒詳圖64

翻轉式嬰兒臺詳圖65

衛生間配件安裝詳圖(一)(二)66

浴室暖燈安裝圖68

洗手盆、小便器、坐便器安裝圖69

蹲便器詳圖70

小便槽詳圖71

單面盥洗槽詳圖72

雙面盥洗槽詳圖73

污水池詳圖74

浴盆詳圖(一)(二)75

浴池詳圖(一)(二)77

隱蔽式水箱安裝圖(一)(二)79

地漏及管道穿樓板防水構造81

幼兒廁所詳圖(一)(二)82

幼兒盥洗槽詳圖84

幼兒盥洗用具架詳圖85

幼兒浴盆詳圖86

安全抓桿詳圖(一)(二)(三)87

無障礙衛生間置物架詳圖90

無障礙淋浴室坐凳詳圖91

無障礙衛生間門專用配件詳圖92
